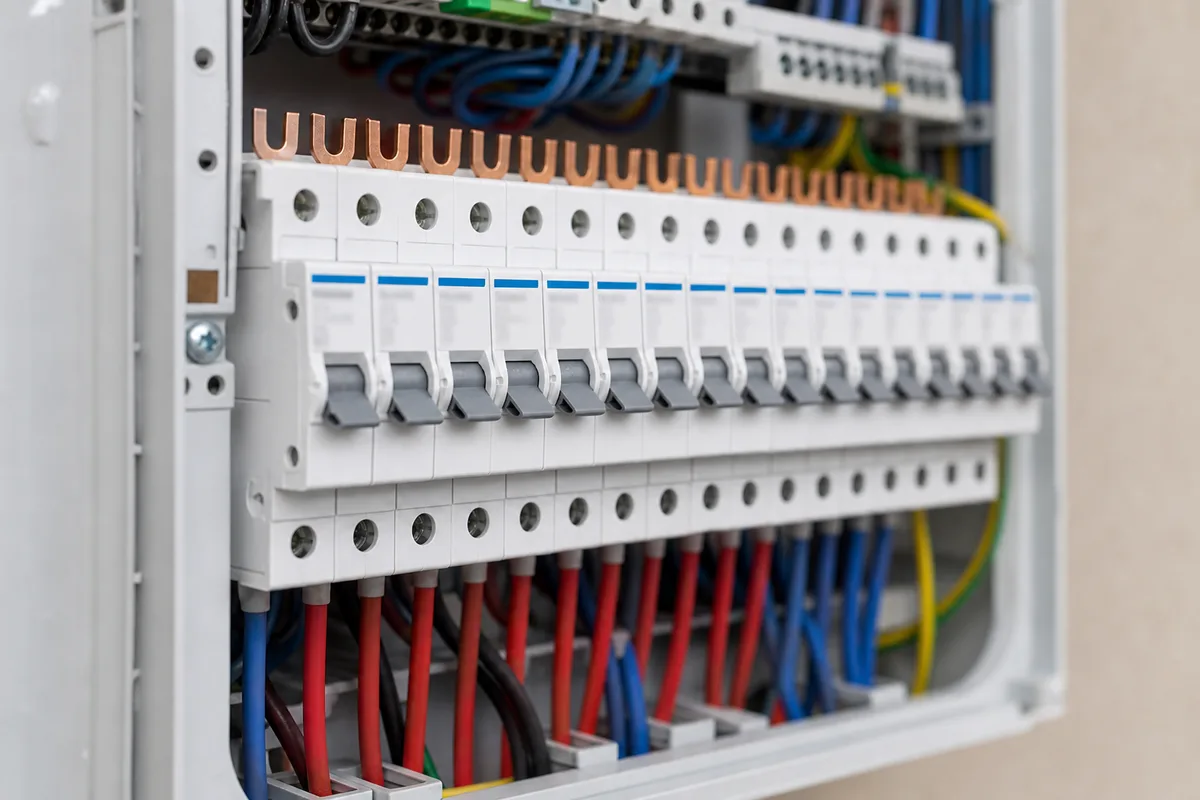

Quel disjoncteur pour une climatisation : câble et calibre

Une climatisation ne se branche pas sur une prise de courant ordinaire. Le compresseur logé dans l’unité extérieure appelle une intensité élevée à chaque redémarrage, tourne plusieurs heures d’affilée pendant les épisodes de chaleur et supporte mal les chutes de tension. La norme NF C 15-100 réserve à ce type d’appareil un circuit dédié, tiré depuis le tableau de répartition et protégé par sa propre commande. Le calibre de cette protection et la section du conducteur ne se choisissent pas au hasard : ils découlent de la puissance réellement absorbée, de la longueur de la ligne et du régime d’alimentation, monophasé ou triphasé.

Pourquoi une climatisation réclame son propre circuit

Un split réversible ne consomme pas seulement en régime établi. Au démarrage du compresseur, l’appel de courant peut atteindre plusieurs fois l’intensité nominale pendant une fraction de seconde. Les modèles inverter lissent fortement ce courant d’appel, mais le phénomène subsiste sur les groupes anciens et sur la plupart des équipements de froid commercial. Brancher l’appareil sur une ligne partagée avec un four ou un lave-linge revient à provoquer des coupures aléatoires, souvent prises à tort pour une panne de la climatisation.

La seconde raison tient à l’échauffement. Un câble sous-dimensionné chauffe, la tension chute en bout de ligne et le compresseur travaille hors de sa plage nominale. Les fabricants conditionnent d’ailleurs leur garantie au respect des valeurs portées dans la notice constructeur : section minimale, calibre maximal admissible, présence d’un organe de coupure à proximité du groupe extérieur. Ce document prime toujours sur une règle générale trouvée en ligne.

Un circuit spécialisé, pas une dérivation

La ligne part directement du tableau, sans transiter par une boîte de dérivation partagée avec l’éclairage ou les prises. Elle alimente un seul appareil. Sur un multisplit, c’est l’unité extérieure qui reçoit cette alimentation : les unités intérieures sont ensuite alimentées et pilotées par le câble d’interconnexion depuis le groupe. Certaines gammes gainables font exception et demandent une ligne propre pour le caisson intérieur. Cette architecture se vérifie avant les travaux, au moment du dimensionnement décrit dans le guide de l’installation d’une climatisation réversible.

Section de câble et calibre du disjoncteur : les valeurs de référence

L’intensité se calcule à partir de la puissance absorbée, jamais de la puissance frigorifique affichée sur l’étiquette commerciale. Un monosplit de 3,5 kW froid n’absorbe qu’environ 1,1 kW sur le réseau, soit moins de 6 A sous 230 V. La protection retenue couvre cette valeur avec une marge confortable, sans jamais dépasser ce que le conducteur peut supporter en continu.

Ces repères valent pour une ligne courte, posée sous gaine dans un volume ventilé. Deux paramètres imposent de passer au calibre supérieur du conducteur : la longueur et le mode de pose. Au-delà de vingt mètres entre le tableau et le groupe extérieur, la chute de tension devient sensible et 2,5 mm² ne suffisent plus pour un appareil de forte puissance. Un câble enterré, encastré dans un isolant ou regroupé avec d’autres circuits voit également son courant admissible diminuer.

La courbe de déclenchement mérite la même attention. Une courbe C convient à la grande majorité des splits domestiques. La courbe D, plus tolérante aux surintensités brèves, se réserve aux groupes à démarrage direct et aux compresseurs de chambre froide, sujet développé dans la rubrique froid professionnel. Descendre trop bas en calibre pour « sécuriser » l’installation produit l’effet inverse : des coupures répétées en pleine canicule, au moment précis où le matériel est le plus sollicité.

Différentiel, terre et raccordement de l’unité extérieure

La protection contre les contacts indirects se joue en amont, sur l’interrupteur différentiel de la rangée. Le seuil de 30 mA est la règle en habitation. Le type A est conseillé pour les appareils dotés d’électronique de puissance, certains constructeurs allant jusqu’à exiger un modèle à immunité renforcée pour éviter les déclenchements parasites provoqués par les courants de fuite haute fréquence de l’onduleur. Regrouper la climatisation avec le lave-linge et la plaque de cuisson sur un même différentiel expose à des coupures difficiles à diagnostiquer.

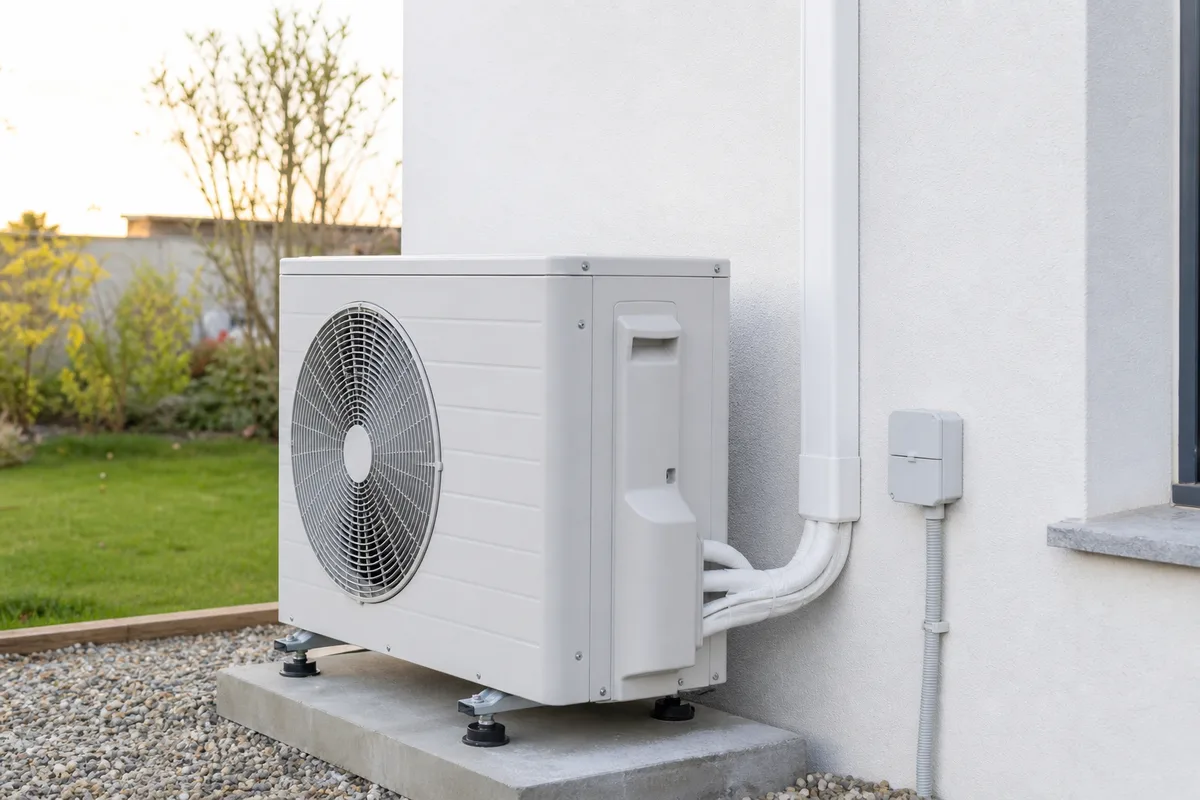

La mise à la terre n’est pas une option. Le conducteur de protection accompagne la ligne jusqu’au groupe extérieur, avec une section identique à celle des conducteurs actifs. À cela s’ajoute un point souvent oublié en rénovation : un organe de coupure visible à proximité du groupe, qui permet de consigner l’appareil pendant une intervention sans couper toute la maison. Les techniciens qui assurent la maintenance annuelle et le contrôle d’étanchéité du circuit frigorifique le réclament systématiquement, comme le rappelle la rubrique entretien et normes.

Pour la partie extérieure, le câble doit résister aux ultraviolets et à l’humidité. Une gaine adaptée, un cheminement protégé le long de la façade et des entrées de boîtier étanches suffisent à éviter les infiltrations. Le câble d’interconnexion entre unité intérieure et groupe, généralement à quatre ou cinq conducteurs, chemine dans la même goulotte que les liaisons frigorifiques et l’évacuation des condensats, sans jamais être raccordé sur le circuit de puissance.

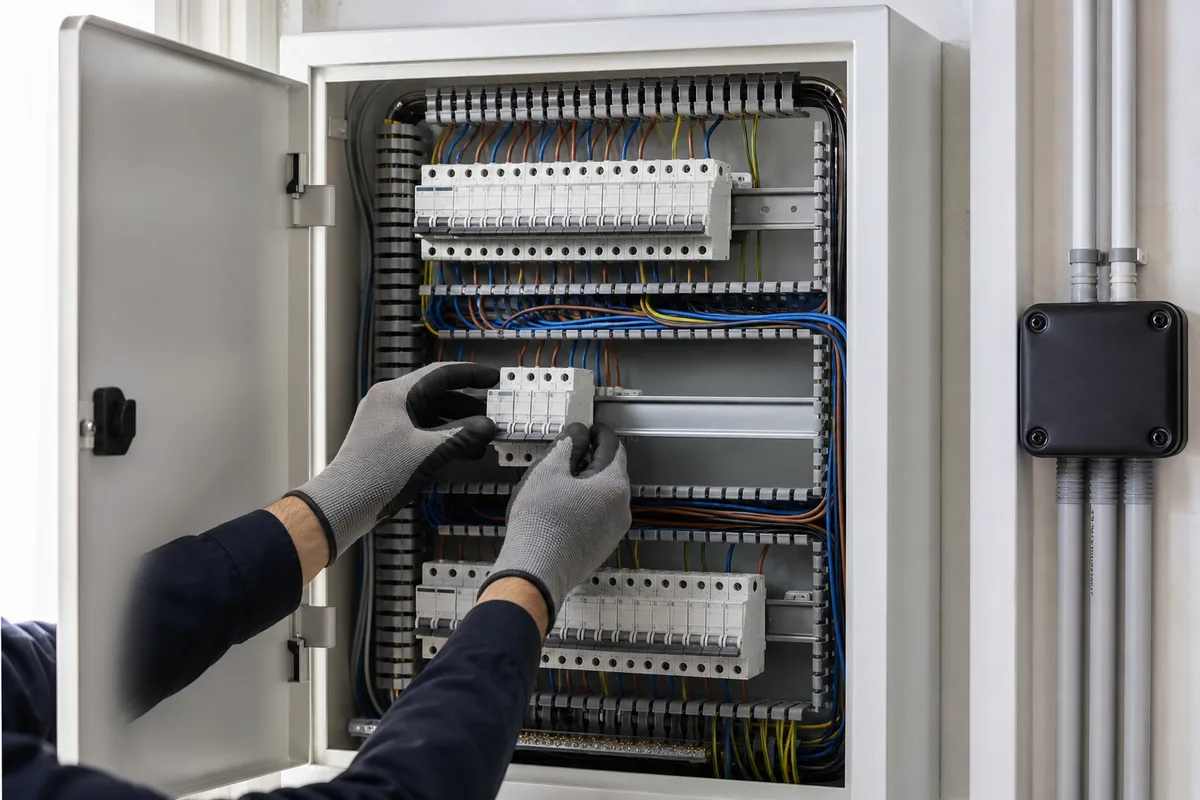

Reprendre un tableau ancien avant la pose

Dans une maison des années 1970 ou 1980, le tableau n’a jamais été pensé pour accueillir une pompe à chaleur air-air. Les signes qui imposent une reprise sont connus : porte-fusibles à broches, absence de dispositif différentiel 30 mA, prise de terre inexistante ou hors service, rangées saturées sans emplacement libre. Poser un split sur un tableau vétuste revient à greffer un appareil moderne sur une installation qui ne protège plus les personnes.

Deux vérifications complètent le chiffrage. La puissance souscrite d’abord : un logement en 6 kVA équipé d’un cumulus, de plaques électriques et d’un gainable atteint vite sa limite, et le passage à 9 kVA se demande au fournisseur pour un coût modeste. La conformité ensuite : l’ajout d’un circuit sur une installation existante ne déclenche pas de passage du Consuel, contrairement à une rénovation totale ou à une construction neuve, qui exige une attestation de conformité.

Le budget électrique reste souvent marginal devant celui du matériel, mais il pèse sur la décision finale et se compare utilement aux fourchettes détaillées dans le guide des prix d’une climatisation réversible. Faire chiffrer la reprise du tableau en même temps que la pose évite la mauvaise surprise du chantier interrompu la veille de la mise en service, et permet de comparer des devis réellement équivalents entre professionnels qualifiés.
